바텀 네비게이션 추가하기, 프로토타입 만들기

목차

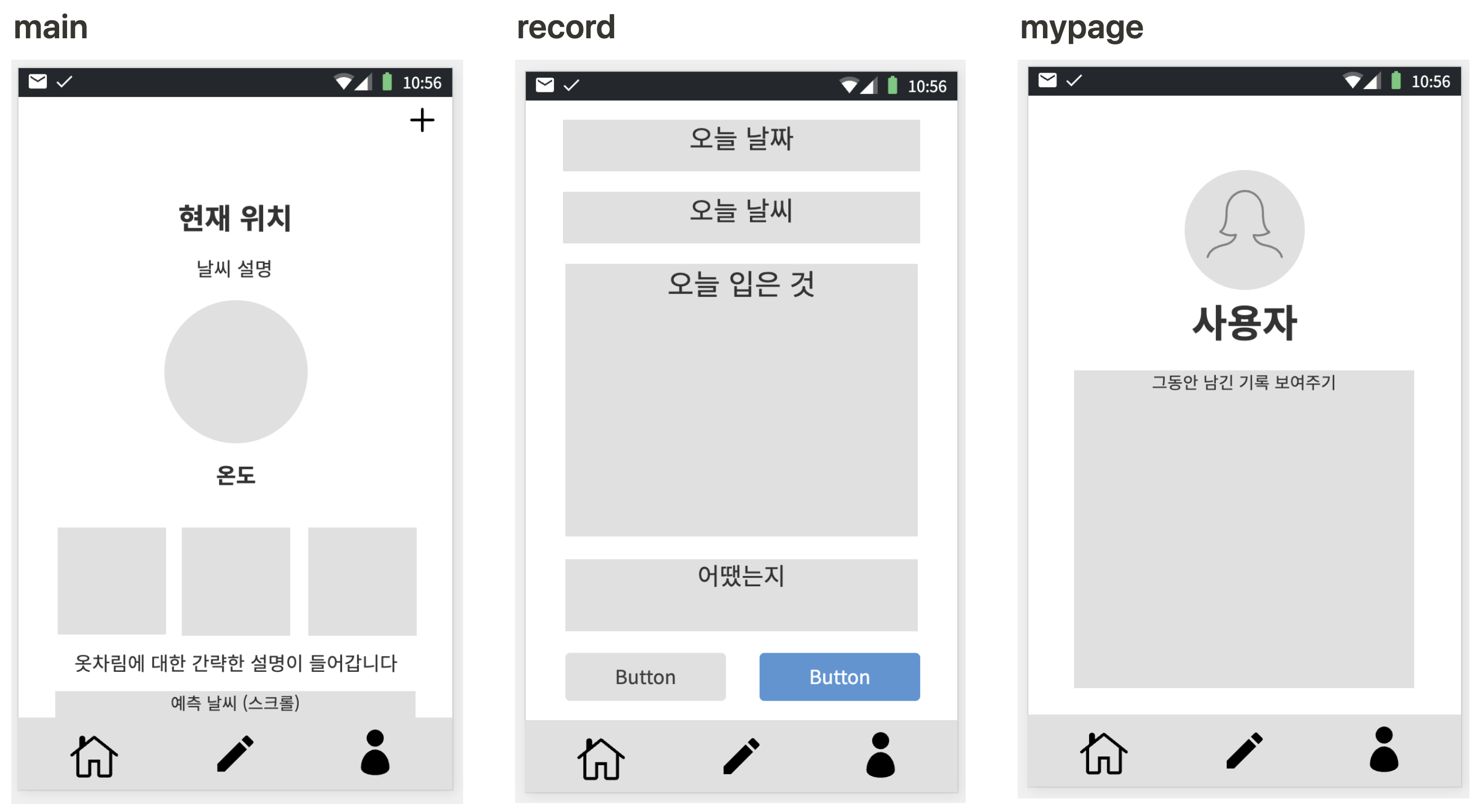

프로토타입을 만들었다



여기 에서 만들었다

기존의 날씨와 옷차림 안내 기능과 더불어 간단한 기록을 통해서...

나중에 요긴하게 쓸 수 있지 않을까 하는 생각에...

(개인적인 생각으로는 '이 날씨에 이렇게 입었는데 괜찮았더라~' 하는 정도로 쓰고 싶었다.)

간단한 기록을 남길 수 있는 기능을 추가하기로 했다.

당연한 수순으로 화면이 늘어나고 바텀 네비게이션을 사용하기로 했다.



Android BackStack

참고 : https://medium.com/harrythegreat/android-navigation-component-%EA%B0%9C%EB%85%90%EA%B3%BC-%ED%8A%9C%ED%86%A0%EB%A6%AC%EC%96%BC-1-5ac6ac081643

Android Navigation Component 개념과 튜토리얼 — 1

LIFO (Last In First Out) 구조

시작하기

참고한 링크 (출처)

Android Navigation Component 개념과 튜토리얼 - 1

• 프로젝트 수준의 bulid.gradle

buildscript {
    repositories {
        google()
        mavenCentral()
    }
    dependencies {
        classpath "com.android.tools.build:gradle:4.2.2"
        def nav_version = "2.3.5"
        classpath "androidx.navigation:navigation-safe-args-gradle-plugin:$nav_version"
    }
}

• 앱 수준의 build.gradle

plugins {
    id 'com.android.application'
    id 'androidx.navigation.safeargs'
}
...

dependencies {
    ...

    def nav_version = "2.3.5"
    // Java language implementation
    implementation "androidx.navigation:navigation-fragment:$nav_version"
    implementation "androidx.navigation:navigation-ui:$nav_version"
    // Jetpack Compose Integration
    implementation "androidx.navigation:navigation-compose:"
    // Feature module Support
    implementation "androidx.navigation:navigation-dynamic-features-fragment:$nav_version"
    // Testing Navigation
    androidTestImplementation "androidx.navigation:navigation-testing:$nav_version"
}

Fragment 만들기

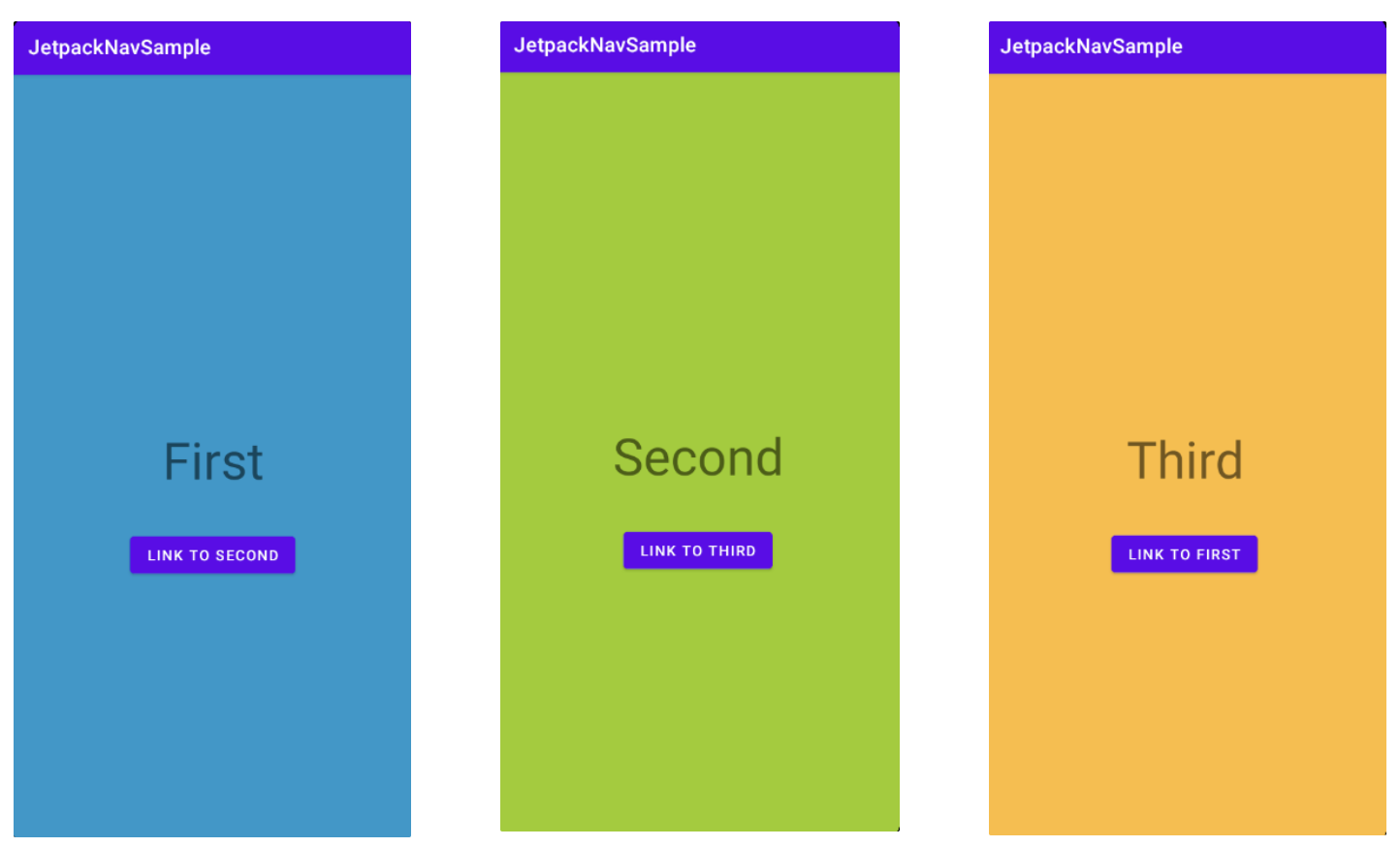

프레그먼트 세개를 만들고 화면은 TextView로 각자 이름을 적어주고 확연한 구분을 위해

배경색을 달리해줬다.

그리고 각 버튼을 달아주었음.

아주 간단하게 만들었다

Activity Navigation Controller 구현

<androidx.appcompat.widget.LinearLayoutCompat
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical"
    tools:context=".MainActivity">

    <fragment
        android:id="@+id/nav_host"
        android:name="androidx.navigation.fragment.NavHostFragment"
        android:layout_width="match_parent"
        android:layout_height="0dp"
        android:layout_weight="1"
        app:defaultNavHost="true"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintTop_toTopOf="parent"
        app:navGraph="@navigation/nav_main" />

</androidx.appcompat.widget.LinearLayoutCompat>

💡 android:name="androidx.navigation.fragment.NavHostFragment"



• 어떤 NavHost 가 구현될지를 정의

💡 app:defaultNavHost="true"

• true → 현재 구현되는 Activity 에서의 뒤로 가기 버튼이 우리가 구현한 Navigation 에 맞게 동작

Navigation 리소스 만들기

💡 app:navGraph="@navigation/nav_main"

• 우리가 사용할 네비게이션 리소스

• res > navigation 폴더를 만든다.

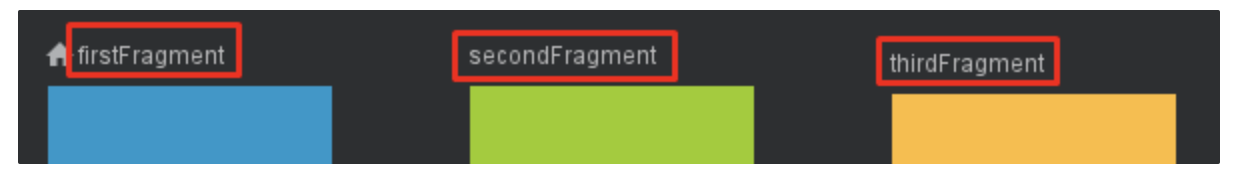

• New Destination 을 클릭해 fragment를 추가 해준다

• First 위에 있는 홈 아이콘이 startDestination 을 의미

in Java

MainActivity.java 에는 어떤 코드도 없이 다음과 같이 구현이 가능한 것을 알 수 있다.

public class FirstFragment extends Fragment {
    @Override
    public View onCreateView(LayoutInflater inflater, ViewGroup container,
                             Bundle savedInstanceState) {
        // Inflate the layout for this fragment
        View view = inflater.inflate(R.layout.fragment_first, container, false);

        view.findViewById(R.id.button).setOnClickListener(v->{
            Navigation.findNavController(view).navigate(R.id.action_firstFragment_to_secondFragment);
        });
        return view;
    }
}

BottomNavigation 구현하기

menu 생성

<?xml version="1.0" encoding="utf-8"?>
<menu xmlns:android="http://schemas.android.com/apk/res/android">

    <item
        android:id="@+id/firstFragment"
        android:icon="@drawable/ic_home"
        android:title="home"/>


    <item
        android:id="@+id/secondFragment"
        android:icon="@drawable/ic_add"
        android:title="add"/>

    <item
        android:id="@+id/thirdFragment"
        android:icon="@drawable/ic_search"
        android:title="search"/>

</menu>

• id 값은 각각 구현하려는 fragment 들의 id 값을 넣어주어야함
• navigation 화면에서의 값들을 기준으로 함 (얘네와 맞춰줘야 한다는 의미인듯)

activity_main.xml

<?xml version="1.0" encoding="utf-8"?>
<androidx.appcompat.widget.LinearLayoutCompat
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical"
    tools:context=".MainActivity">

    <fragment
        android:id="@+id/nav_host"
        android:name="androidx.navigation.fragment.NavHostFragment"
        android:layout_width="match_parent"
        android:layout_height="0dp"
        android:layout_weight="1"
        app:defaultNavHost="true"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintTop_toTopOf="parent"
        app:navGraph="@navigation/nav_main" />

    <com.google.android.material.bottomnavigation.BottomNavigationView
        android:id="@+id/bottomNav"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        app:menu="@menu/menu_nav"/>

</androidx.appcompat.widget.LinearLayoutCompat>

Activity 세팅

public class MainActivity extends AppCompatActivity {

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);

        BottomNavigationView bottomNav = findViewById(R.id.bottomNav);

        NavController navController = Navigation.findNavController(this, R.id.nav_host);
        NavigationUI.setupWithNavController(bottomNav, navController);
    }
}

💡 NavigationUI.setupWithNavController

• view 와 navController 를 인자로 받아 view를 navController 에 맞게 구현해줌
• 이 과정에서 bottomNavigation 에서 menu 값의 id와 fragment 목적지가 자동으로 맵핑 된다

♨︎ troubleShooting

코틀린으로 해당 작업 진행 중 NavigationUI 는 보이지 않았다..

그리고 당연히 해당 메소드 또한 (setupWithNavController) 별짓을 다해도 찾을 수 없었다

implementation "androidx.navigation:navigation-ui-ktx:$nav_version"

이게 없어서...................코틀린과 자바의 괴리란.....^^............

NavController

• NavController 는 우리가 만든 NavGraph 에 맞게 NavHost 안이 구현되도록 도와주는 오브젝트

버튼과 바텀 네비게이션 모두 잘 맵핑 되어 작동하는 것을 알 수 있다

Action과 Argment

• nav_main 으로 돌아가서 아무 프래그먼트를 클릭하면 좌측에 다음과 같은 창이 나온다

Argments

• 말 그대로 각각의 화면에서 인자로 받는 값
• Array 와 Optional (Nullable) 타입 뿐 아니라 enum, Parceable 도 가능
• 예전처럼 Bundle 에 putString, putInt 할 필요가 없다
• 만약 스택에 쌓였던 이전 Fragment 들이 메모리에서 정리된다면
• 인자로 받은 Argment 를 기준으로 다시 생성된다

Actions

• 네비게이션이 어떻게 움직일지에 대한 Action 값

• To Destination : 현재 화면에서 다른 화면으로 이동
• To Self : 자기 자신으로 이동
• Return To Source : popBackstack 시 사용될 액션
• Global : 어떤 화면에서든 현재 화면으로 이동할 때의 액션
